Компрессор Ковинт КСВД 18/350 (1)
Компрессор (или компрессорная станция) Ковинт КСВД 18/350 (1) — это самый «маленький» компрессор, представленный в нашем модельном ряду.
Предназначен для сжатия воздуха до 350 бар изб. (35.0 МПа изб) и заправки баллонов высокого давления для небольших производств, испытания арматуры, различных приборов и оборудования.
Компрессор Ковинт КСВД 18-350 (1)
Компрессор Ковинт КСВД 18-350 (1)
Технические характеристики представлены в таблице ниже:
| Модель |
Ковинт КСВД 18/350 (1) |
| Производитель |
ООО «Ковинт» (Россия) |
| Тип компрессора |
поршневой маслосмазываемый |
| Количество ступеней (шт) |
3 |
| Количество цилиндров (шт) |
3 |
| Режим работы |
круглосуточный/непрерывный |
| Давление рабочее на всасывании (МПа изб.) |
атмосферное |
| Давление рабочее на нагнетании макс. (МПа изб.) |
35.0 |
| Температура газа на всасывании (0С) |
-40…+40 |
| Производительность компрессора (Нм3/ч) |
18 |
| Тип привода |
ременной |
| Газ |
воздух |
| Охлаждение |
воздушное |
| Температура окружающей среды (0С) |
+1..+45 |
| Температура сжатого газа на выходе (0С) |
+15 к температуре окружающей среды |
| Уровень шума на расстоянии 1 м (дБ) |
≤ 85 |
| Номинальная мощность двигателя 380/3/50Гц (кВт) |
7.5 |
| Класс защиты электродвигателя |
IP54 |
| Панель управления |
в комплекте |
| Уровень взрывозащиты компрессорной станции |
— |
| Габариты ДхШхВ (мм) |
975х700х900 |
| Вес (кг) |
181 |
| Остаточное содержание примесей масла в сжатом воздухе в стандартной комплектации (мг/м3) |
3-5 |
Краткое техническое описание предлагаемого решения
Компрессор Ковинт КСВД 18/350 (1) — это 3х ступенчатый (3х цилиндровый) поршневой маслосмазываемый компрессор (компрессорная станция) для сжатия воздуха и заправки баллонов высокого давления до 350 бар (атм) изб (35 МПа изб).
Охлаждение компрессора: воздушное.
Компрессорная станция поставляется на силовой раме в комплекте со всей необходимой запорной арматурой, приборами КИПиА, элетродвигателем, межступенчатым/концевым теплообменником и панелью управления.
Специальный фундамент для установки компрессорной станции не требуется.
Запорная арматура (выход газа) не входит в комплект поставки.
Основные компоненты компрессора Ковинт КСВД 18/350 (1):
Поршневой 3х ступенчатый /3 цилиндровый блок сжатия.
Межступенчатые и конечный охладители для охлаждения газа между ступенями и перед подачей потребителю.
Межступенчатые сепараторы для удаления капельной влаги.
Система сброса конденсата и продувки компрессорной станции.
Антивибрационные опоры для крепления к полу.
Электродвигатель 7.5 кВт (380/3/50) производства ОАО «ЭЛДИН» (Ярославский машиностроительный завод, Россия).
Ременной привод от электродвигателя (шкивы, ремни, защитный кожух).
Фильтр входной.

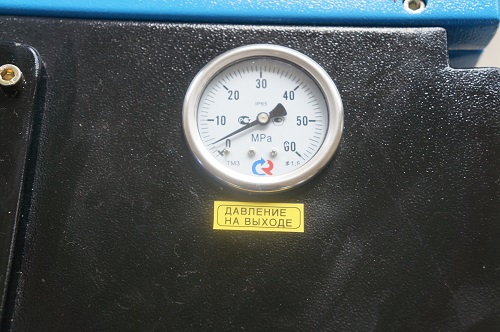

Манометр на выходе после компрессора (ЗАО Росма, Россия).
Датчик давления на выходе (ОВЕН / ПЬЕЗУС, Россия).
Предохранительные клапаны на картере и между ступенями.
Обратный клапан.
Панель управления на основе программируемого устройства ОВЕН (Россия).
Панель управления
Панель управления выполнена на основе многофункционального программируемого устройства Овен ПР200 (Россия).
Язык панели управления: русский.
Овен ПР200 (Россия)
Основные параметры/функции:
Старт/стоп компрессора в автоматическом режиме в зависимости от давления на нагнетании.
Состояния «в работе/авария».
Кнопка аварийной остановки.
Главный выключатель.
Аварийная остановка в случае возникновения аварийных режимов.
Удаленный контроль/управление, передача информации (работа/останов, блокировки) на САУ верхнего уровня по протоколу MODBUS RTU.
Еще фото:
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор Ковинт КСВД 18/350 (1)
Компрессор (компрессорная станция) Ковинт КСВД 18/350 (1) поставляется в полной заводской готовности. Дополнительных операций по сборке элементов конструкции компрессора на площадке покупателя не требуется.
На этом все.
