Компрессор Bauer I 12.14-7.5-5 относится к модельному ряду Verticus 5 и предназначен для сжатия воздуха с атмосферного давления до 350 бар изб или инертных газов (аргон/гелий).



В данной статье я рассматриваю компрессор для сжатия воздуха. Компрессоры для сжатия гелия/аргона будут идентичны.



Краткие технические характеристики компрессора указаны в таблице ниже:



Внешний вид можно увидеть на фотографиях ниже.

Вид спереди:





Вид сбоку:





Вид сзади:





Как видно на фотографиях выше, данная модель в стандартной комплектации поставляется без шумозащитного кожуха (перечень опций будет предоставлен ниже).



Стандартная комплектация компрессора.



Стандартная комплектация компрессора Bauer I 12-14.7.5-5 состоит из следующего оборудования:



• 4-х ступенчатый поршневой блок

• Межступенчатые сепараторы для удаления капельной влаги начиная после 2-й ступени

• Предохранительные клапаны после каждой ступени и на нагнетании

• Система воздушного охлаждения

• 3-х фазный двигатель с ременным приводом и защитным кожухом

• Система электронного управления управления на базе контроллера B-Control micro

• Автоматический слив конденсата

• Емкость для сбора конденсата 10 литров



Возможные опции:





* — применяется только с опцией B-Control II



Также скажу несколько слов о необходимости приобретения опций.



B-Control II



Нужен в том случае, если планируется установка от 3-х компрессоров и более, чтобы соединить их в одну систему.



Также этот пульт управления придется брать, если вы захотите устанавливать межступенчатые датчики давления и температуры.



Если же планируется установка одного-двух компрессоров, то можно обойтись стандартной системой управления B-Control micro.



Сама система управления B-Control II сделана отлично. Цветной графический дисплей добавляет красоты и расширяет функционал работы. Однако не всегда этот функционал востребован, и порой доставляет неудобство.



К такому пульту управления уже не подпустишь простого механика, который слабо разбирается в электронных приборах.



На фотографии ниже можно увидеть стандартный блок управления B-Control micro, который установлен на компрессоре Bauer I 12.14-7.5-5.





Межступенчатые датчики давления и температуры.



Для меня очень странно, что европейские производители не включают эти датчики в стандартную комплектацию.



Такое я уже встречал в оборудовании из Италии, Германии и Великобритании. Bauer Kompressoren тоже не стали исключением.



Многие наши еще советские предприятия выпускали компрессоры высокого давления, которые имели устройства контроля параметров между ступенями уже в стандартной комплектации.



Датчики температуры и давления между ступенями могут предотвратить сильное разрушение клапанов или поршней в случае выхода из строя какого либо элемента. Если будут повышенные температурные режимы между ступенями, то компрессор отключится и не будет работать. Это будет сигналом для того, чтобы провести ревизию состояния клапанов еще до наступления глобального разрушения деталей.



Отсутствие данной системы контроля часто приводит к полному разрушению клапанов и других элементов.



Вывод: если ваше производство сильно зависит от подачи сжатого воздуха потребителю, а также час простоя обходится серьезными убытками, то лучше такую систему контроля приобрести сразу вместе с компрессором.



Датчик давления в баллоне на входе



Применяется в компрессорах для сжатия аргона или гелия.



Опция очень полезна, так как при резком снижении давления газа на входе компрессор остановится по аварии.



Это предотвратит разрушение трубопроводов на линии всасывания и не допустит поломки компрессора.



Система очистки сжатого воздуха P61 и P81



Применяется в том случае, если требуется очищенный сжатый воздух от примесей масла. Однозначно надо брать сразу в тех случаях, где попадание примесей масла потребителю недопустимо.



Мне очень нравится, что данные системы очистки смонтированы сразу на заводе-изготовители и спрятаны в сам компрессор.



При монтаже не придется тратить время и деньги на установку дополнительного оборудования на магистраль после компрессора, как это предлагают другие производители.



Пример установки такой системы можно увидеть на фотографии ниже:





Шумозащитный кожух.



Здесь все просто.



Если нужно максимально снизить уровень шума от компрессора, то нужно брать. Если уровень шума не принципиален и оборудование будет находиться в отдельном помещении без обслуживающего персонала, то необходимости в этом кожухе нет.



Вот как выглядит компрессор в шумозащитном кожухе:





И еще один вид сверху со снятой боковой крышкой:





Рама дополнительная



Дополнительная рама для установки ресиверов высокого давления 2х50л | 2х80л — это очень интересное решение.



Вместе с компрессором вы получите сразу место, куда можно будет установить баллоны для создания накопителя накопителя сжатого воздуха.



С другой стороны, если место установки компрессора имеет большую площадь, то необходимости в этой раме нет.



Более того, я бы предложил вообще не использовать ресиверы высокого давления. Иногда проще во время монтажа оборудования сварить из нержавеющей трубы коллектор или змеевик, который потом установить вдоль стены помещения. При этом не забывайте, что диаметр трубы высокого давления не должен превышать 149 мм.



Данный коллектор или змеевик можно использовать в качестве накопителя сжатого воздуха.



Вытяжные каналы



С одной стороны, вытяжные каналы — вещь хорошая, так как позволяет организовать теплообмен в помещении.



Однако этот вопрос можно решить установкой приточно-вытяжных вентиляторов в случае, если ваш компрессор открытого типа. Если компрессор в шумозащитном кожухе, то любой специалист по вентиляции может организовать монтаж этой системы самостоятельно.



Вывод: лучше взять сразу с компрессором, если на предприятии некому заниматься вентиляцией. Если есть специалисты, то систему вентиляции можно организовать самостоятельно.



Общие впечатления от компрессора



На мой взгляд, компрессор Bauer I 12.14-7.5-5 и вообще весь модельный ряд компрессоров серии Verticus — это самые удачные компрессоры в линейке Bauer Kompressoren.



Комплектация оборудования не требует каких либо вмешательств или дополнительных монтажных работ перед запуском оборудования в эксплуатацию.



У других производителей часто бывает, что привозишь компрессор, а панели управления, клапана поддержания давления, системы фильтрации, емкости для сбора конденсата и другие элементы лежат отдельно в коробках. И потом эти элементы нужно отдельно смонтировать и подключить.

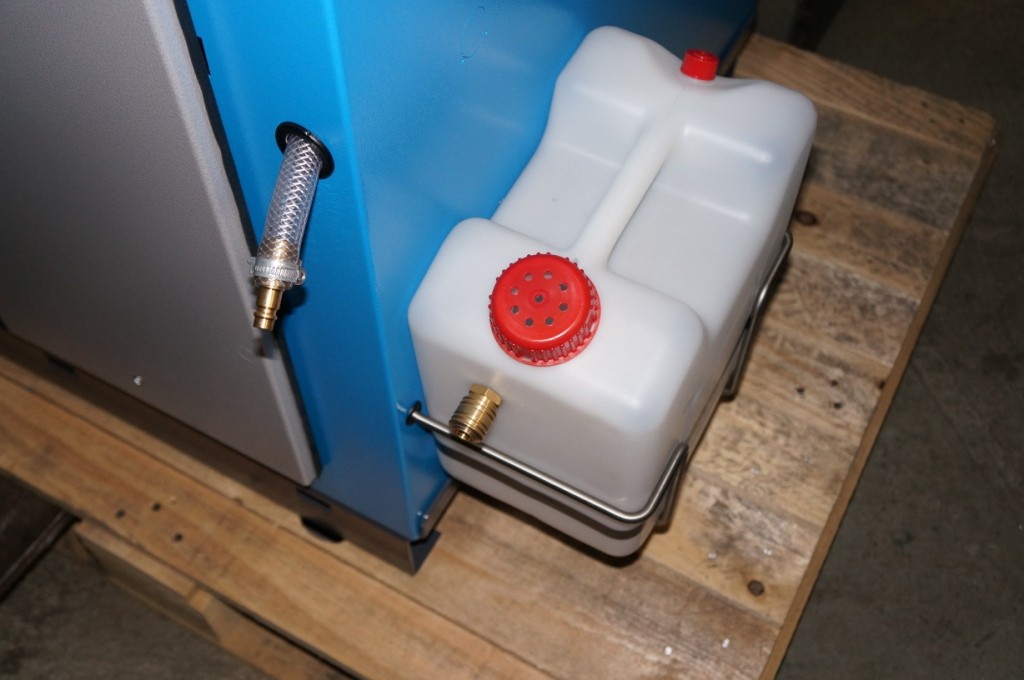

Вот, например, как выглядит система сбора конденсата в компрессоре Bauer I 12.14-7.5-5. У других производителей эта система либо не поставляется вообще, либо поставляется отдельно в виде демистра /бака.





Данный компрессор сразу поставляется в собранном состоянии. И все опции устанавливаются и подключаются на заводе-изготовителе.



Также все компрессоры поставляются заправленные маслом и нет понятия обкатки. У многих производителей компрессоры поставляются без масла в картере и требуется обкатка на протяжении первых 100 — 500 часов работы.



В общем, компрессор Bauer I 12.14-7.5-5 — это хорошее решение под ключ.



Что не нравится



Bauer Kompressoren — это завод, который любит «напичкать» оборудование электроникой. В случае, если электроники очень много, то часто происходят сбои и ошибки из-за некачественного энергоснабжения у нас в России.



То есть, наличие электроники — это хорошо тогда, если есть нормальное энергоснабжение. Если энергоснабжение плохое, то нужно несколько раз подумать, прежде чем выбирать комплектацию и компоновку оборудования.



Несколько страдает качество документации в части электросхем в тех проектах, где поставляется сам компрессор, осушитель, дополнительные опции и генераторы азота.



Данные проблемы устраняются после детального обследования оборудования и корректировки документации.



Дополнительная информация.



Как я уже говорил выше, компрессор поставляется в полной заводской готовности. Перед вводом в эксплуатацию необходимо установить компрессор в месте эксплуатации, подать электропитание в соответствии с ПУЭ, подключить трубопровод высокого давления с запорным шаровым краном.



Специальный фундамент не требуется. Пол должен выдерживать только статические нагрузки. Крепление компрессора к полу производится через отверстия в раме компрессора (см. фотографию ниже).





На этом, пожалуй, все.
